Zawartość:

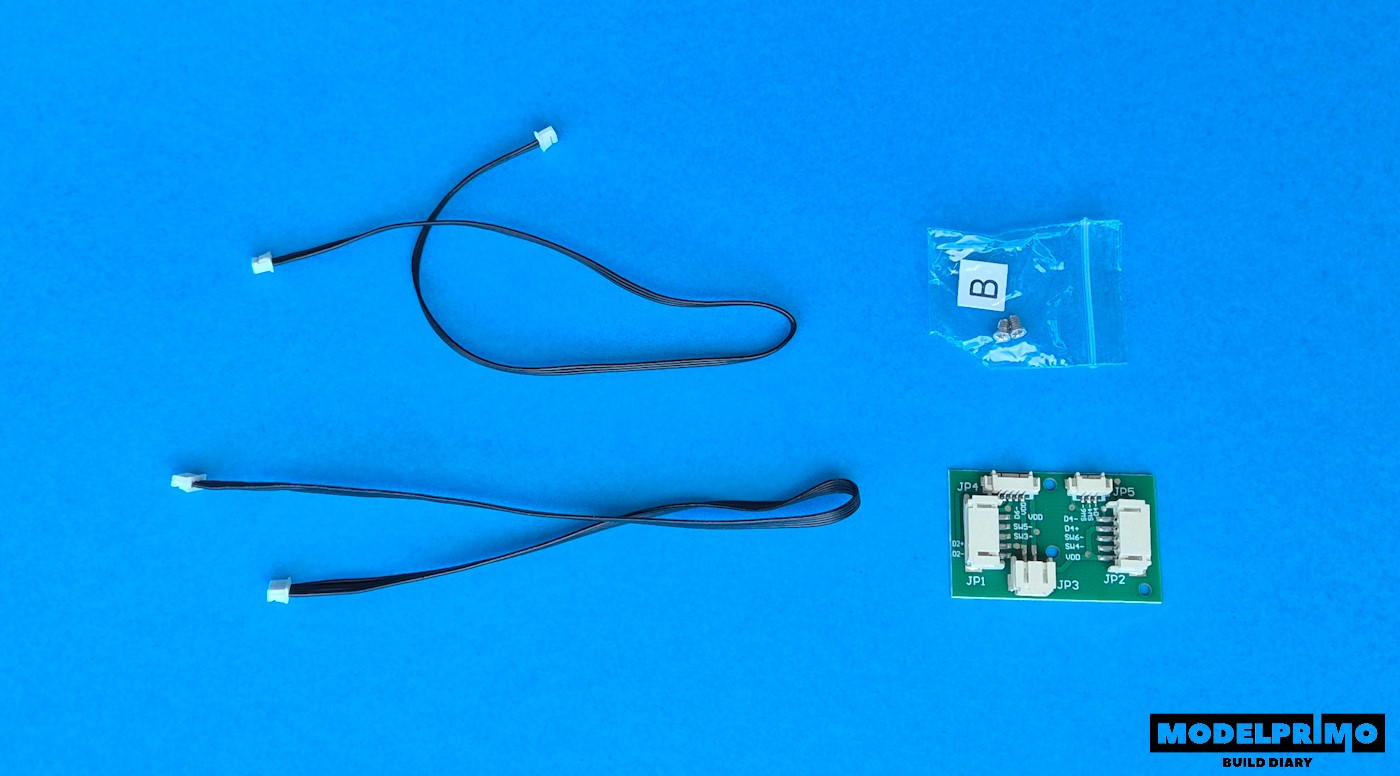

Płytka elektroniczna, przewód (5 pin), przewód (3 pin).
Nr 25 - Elektronika

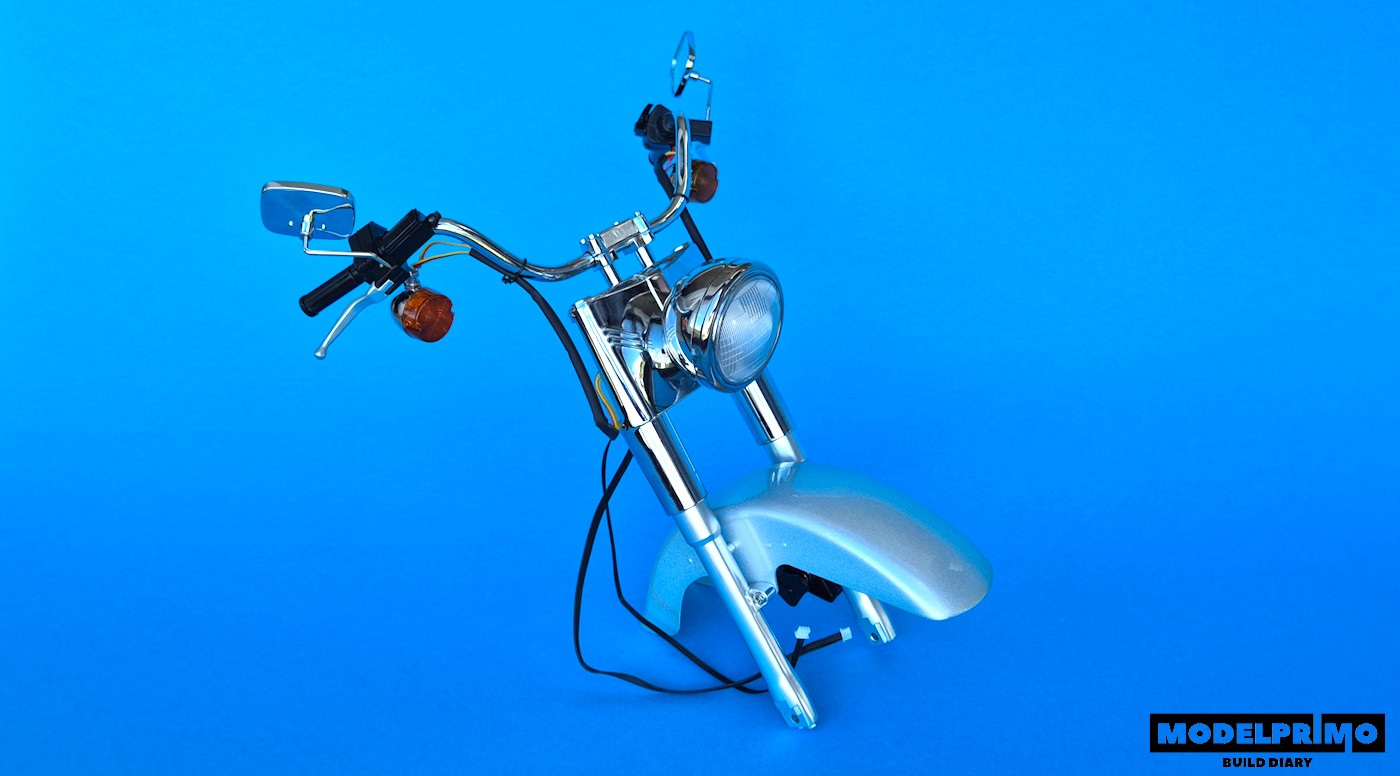

Zakładamy płytkę sterującą.
Przy okazji jej montażu, podpinamy przewód od przedniej lampy, dwa przewody dodatkowe (z tego numeru) oraz obie wiązki wychodzące z kierownicy - prawą i lewą.
Tutaj również wprowadziłem małą modyfikacje, skróciłem osłony, wsunąłem przewody głębiej do obudowy i przywiązałem je drucikiem do kierownicy, wydaje mi się, że tak będzie wyglądać bardziej naturalnie, niż szeroko wystające poza obrys przednich amortyzatorów.
W kolejnym numerze:
Osłona wspornika amortyzatorów
